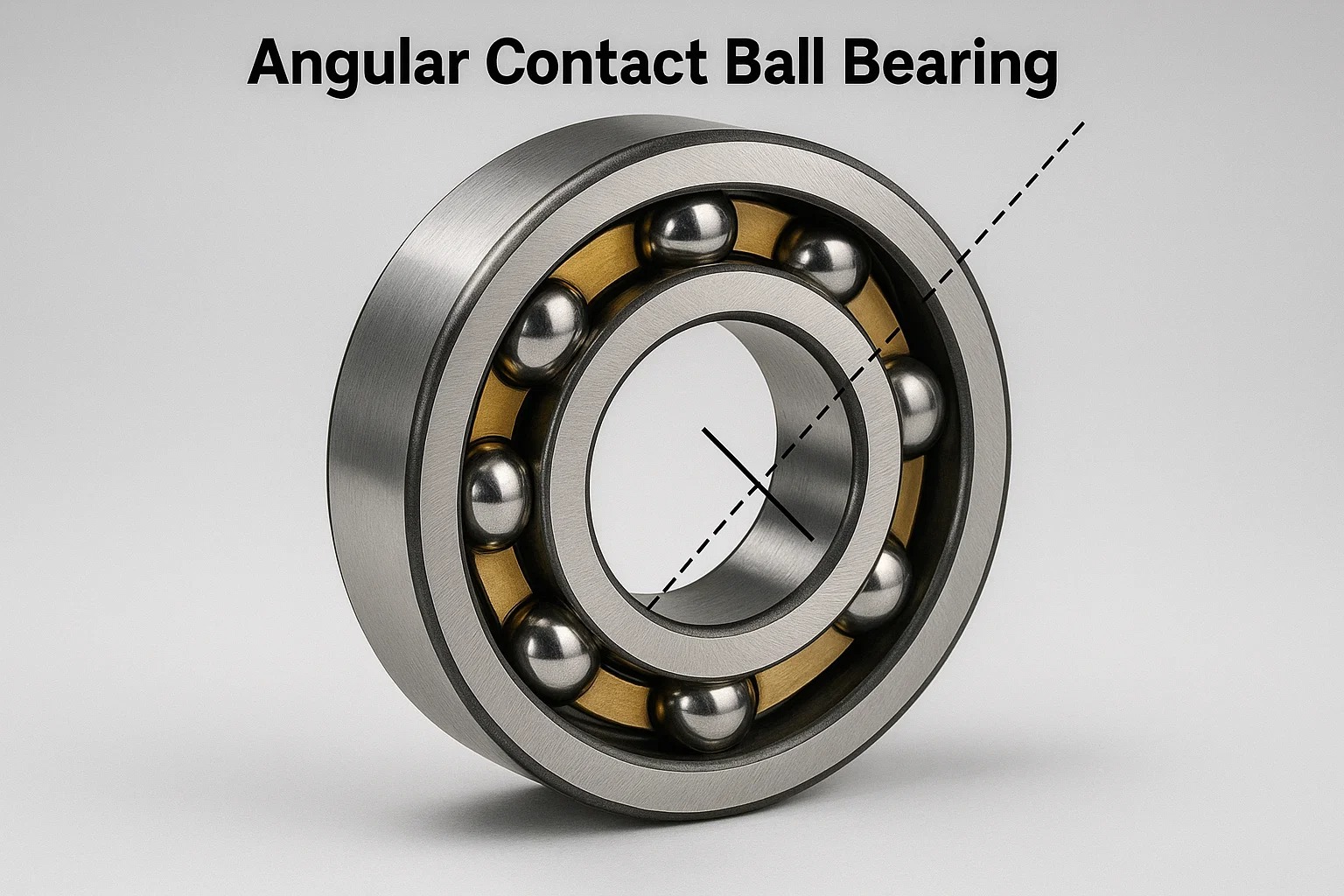

การทำความเข้าใจกับแบริ่งลูกบอลสัมผัสเชิงมุม: คู่มือที่ครอบคลุม

2. ระบบหมายเลขแบริ่ง

การทำความเข้าใจระบบการกำหนดหมายเลขหรือการกำหนดของผู้ผลิตเป็นสิ่งจำเป็นอย่างยิ่งสำหรับการระบุแบริ่งการเปลี่ยนและการเลือกที่แม่นยำ มันเป็น "ภาษา" ที่ใช้อธิบายลักษณะเฉพาะของแบริ่ง

• ทำความเข้าใจกับการกำหนดแบริ่ง: แต่ละประเภทแบริ่งและตัวแปรจะถูกกำหนดเฉพาะ การกำหนด (หมายเลขชิ้นส่วน) โดยผู้ผลิต รหัสตัวอักษรและตัวเลขนี้ไม่ได้เป็นไปตามอำเภอใจ มันเข้ารหัสข้อมูลที่สำคัญเกี่ยวกับแบริ่ง โดยทั่วไปจะมีรายละเอียดเกี่ยวกับ:

  • มิติพื้นฐาน: เช่นเส้นผ่านศูนย์กลางเจาะเส้นผ่านศูนย์กลางภายนอกและความกว้าง
  • ซีรีย์แบริ่ง: ระบุชุดมิติและบางครั้งความสามารถในการโหลดเทียบกับเบื่อ
  • การออกแบบภายใน: การระบุมุมสัมผัส (เช่น A, C, E), วัสดุกรง (เช่น M, T, F) และการกวาดล้างภายในหรือการโหลดล่วงหน้า
  • ระดับความแม่นยำ: การระบุความแม่นยำในการผลิต (เช่น P6, P5, P4, P2 โดย P2 เป็นความแม่นยำสูงสุด)
  • คุณสมบัติพิเศษ: เช่นแมวน้ำโล่หรือการหล่อลื่นเฉพาะ

• การตีความแคตตาล็อกผู้ผลิต: ผู้ผลิตแบกจัดหาแคตตาล็อกที่ครอบคลุมทั้งในสิ่งพิมพ์และออนไลน์ซึ่งทำหน้าที่เป็นทรัพยากรที่มีค่า แคตตาล็อกเหล่านี้มีรายละเอียดระบบการกำหนดหมายเลขเฉพาะของพวกเขาและให้ข้อมูลจำเพาะทางเทคนิคที่กว้างขวางสำหรับการกำหนดแบริ่งแต่ละครั้ง คุณจะพบข้อมูลเกี่ยวกับ:

  • คะแนนโหลดแบบไดนามิก ( C ): โหลดรัศมีคงที่ที่แบริ่งสามารถทนได้สำหรับอายุการให้คะแนนที่ระบุ (โดยทั่วไปคือ 1 ล้านรอบ
  • คะแนนโหลดคงที่ ( C 0 ​ ): โหลดรัศมีแบบคงที่ที่สอดคล้องกับการเสียรูปถาวรทั้งหมดขององค์ประกอบการหมุนและสนามแข่งที่จุดสัมผัสที่เน้นหนักที่สุด
  • จำกัด ความเร็ว: ความเร็วในการทำงานสูงสุดที่อนุญาตด้วยวิธีการหล่อลื่นที่แตกต่างกัน
  • ขนาด: การวัดที่แน่นอนของเบื่อเส้นผ่าศูนย์กลางภายนอกและความกว้าง
  • เงื่อนไขการดำเนินงานที่แนะนำ: แนวทางสำหรับการใช้งานที่เหมาะสม ความคุ้นเคยกับแคตตาล็อกเหล่านี้เป็นกุญแจสำคัญในการตัดสินใจเลือกที่มีข้อมูลและแม่นยำเพื่อให้มั่นใจว่าแบริ่งที่เลือกจะดำเนินการตามที่คาดไว้ในแอปพลิเคชันที่ตั้งใจไว้

บทสรุป

คู่มือที่ครอบคลุมนี้ได้สำรวจโลกที่ซับซ้อนของ แบริ่งลูกบอลสัมผัสเชิงมุม แสดงให้เห็นถึงการออกแบบที่เป็นเอกลักษณ์แอพพลิเคชั่นที่หลากหลายและข้อได้เปรียบที่สำคัญ เราได้เจาะลึกลงไปในสิ่งที่กำหนดตลับลูกปืนเหล่านี้ทำไมพวกเขาถึงเป็นตัวเลือกที่ต้องการมากกว่าประเภทอื่น ๆ และวิธีที่กลไกภายในของพวกเขาอนุญาตให้พวกเขาจัดการชุดค่าผสมที่ซับซ้อนได้อย่างมีประสิทธิภาพ

1. การสรุปประเด็นสำคัญ

ตลอดคู่มือนี้เราได้กล่าวถึงแง่มุมพื้นฐานที่ทำให้แบริ่งบอลสัมผัสเชิงมุมขาดไม่ได้ในเครื่องจักรสมัยใหม่:

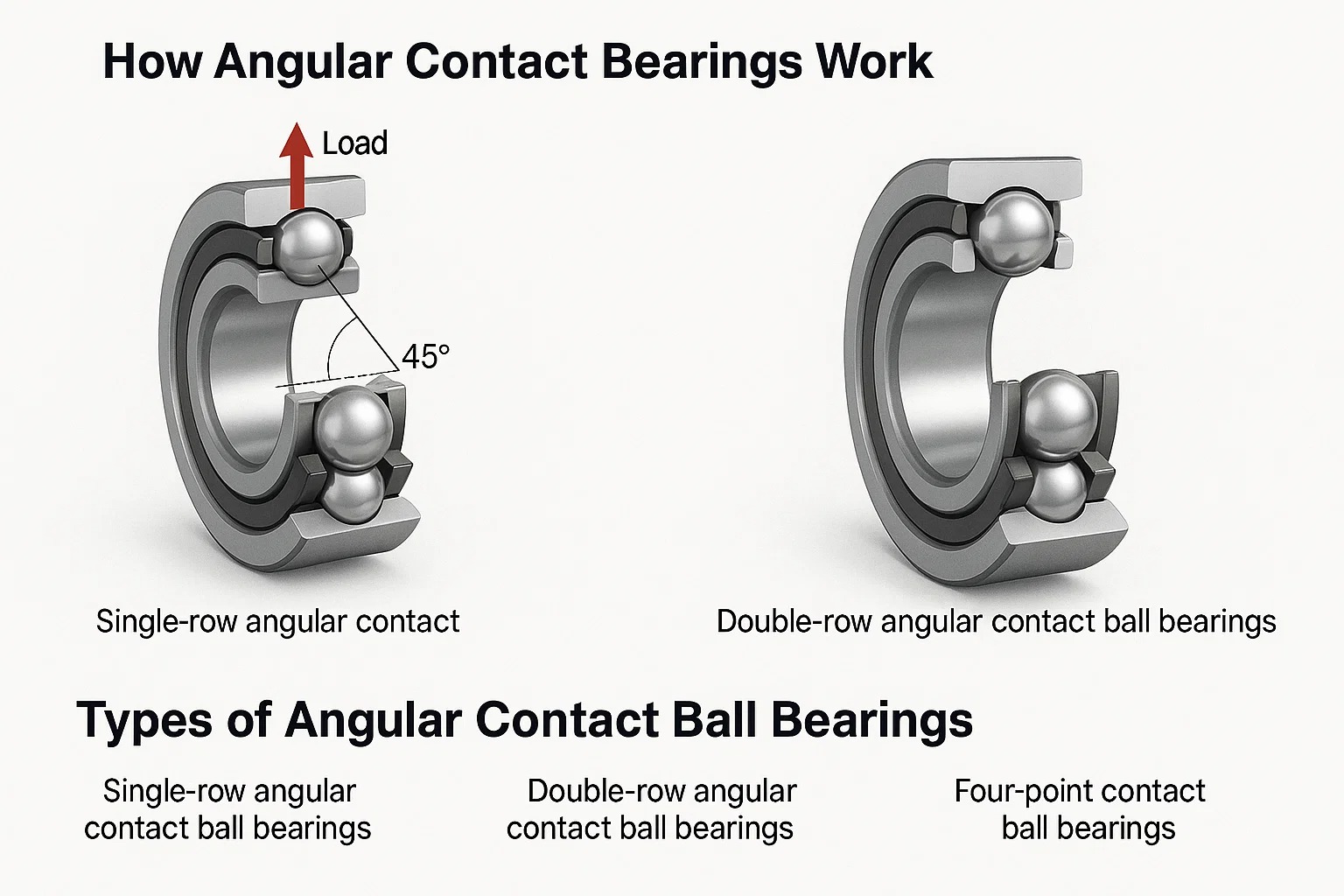

• ทำความเข้าใจกับการออกแบบ: เรากำหนดตลับลูกปืนลูกบอลสัมผัสเชิงมุมโดยความสามารถในการจัดการทั้งโหลดรัศมีและแกนตามแนวแกนพร้อมกันขับเคลื่อนโดยวิกฤตของพวกเขา มุมติดต่อ - เราสำรวจการกำหนดค่าที่แตกต่างกันรวมถึง ตลับลูกปืนติดต่อแถวเดียวแถวสองแถวและสี่จุด เช่นเดียวกับบทบาทสำคัญของ การเตรียมการดูเพล็กซ์ (DF, DB, DT) เพื่อเพิ่มความแข็งแกร่งและความสามารถในการโหลด

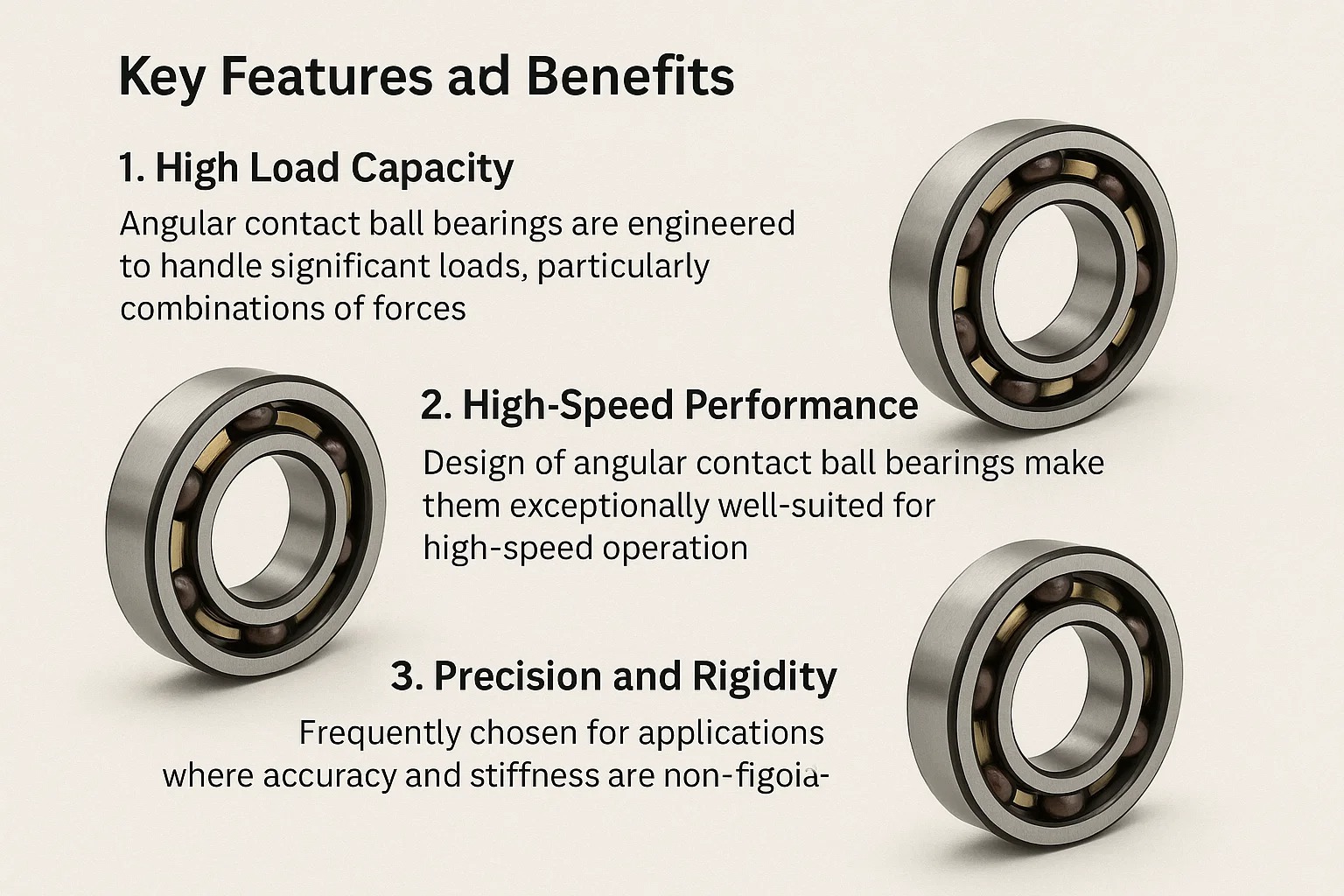

• คุณสมบัติและประโยชน์ที่สำคัญ: เราเน้นความสามารถที่โดดเด่นของพวกเขาใน ความสามารถในการโหลดสูง จัดการการรวมโหลดที่ซับซ้อนอย่างมีประสิทธิภาพ การออกแบบโดยธรรมชาติของพวกเขาช่วยให้พิเศษ ประสิทธิภาพความเร็วสูง และมีส่วนช่วยให้โดดเด่น ความแม่นยำและความแข็งแกร่ง ลด runout และการโก่งตัวในแอปพลิเคชันที่สำคัญ

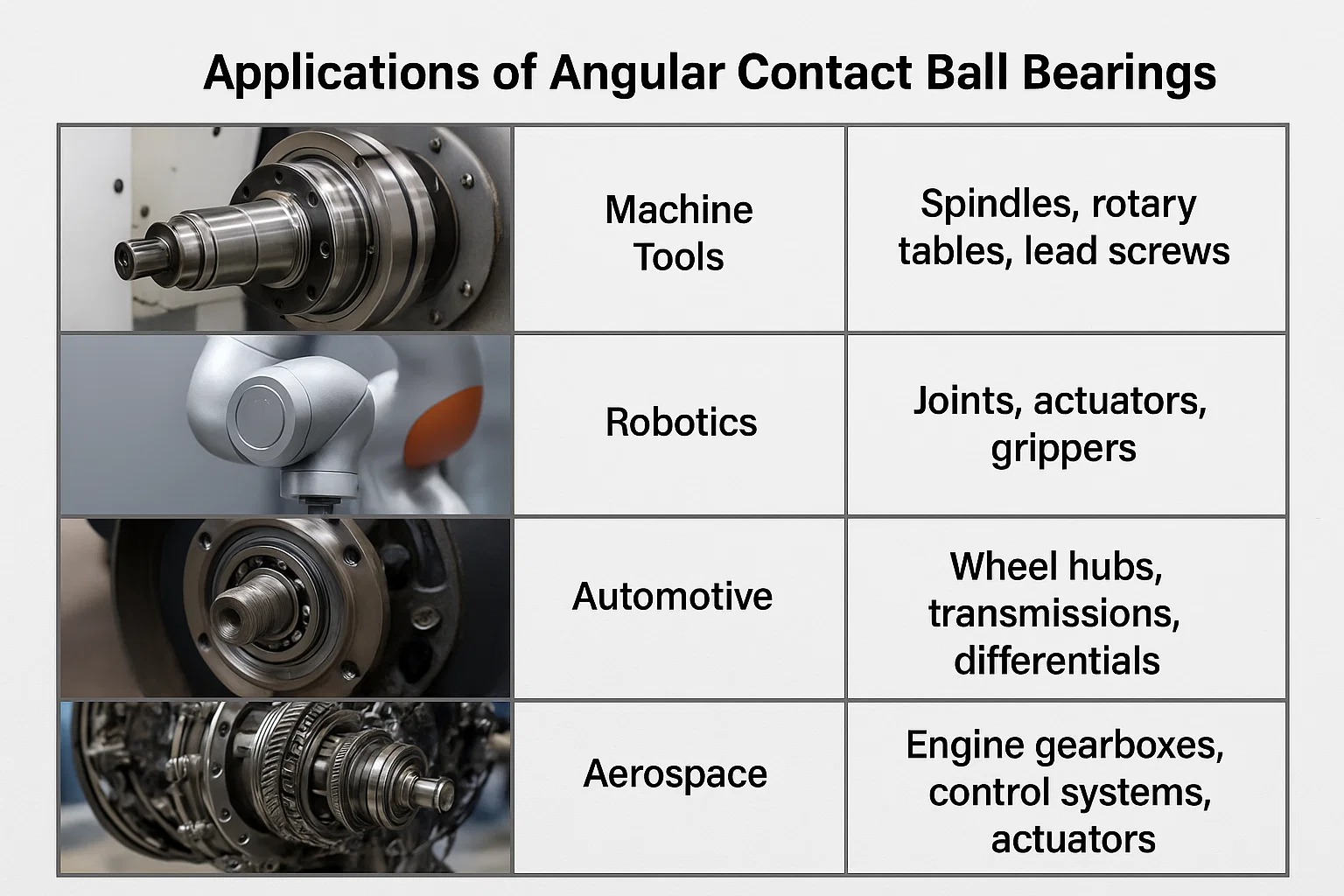

• แอปพลิเคชั่นที่หลากหลาย: เราเห็นว่าตลับลูกปืนเหล่านี้มีความสำคัญในหลายอุตสาหกรรมจากความแม่นยำที่จำเป็นใน เครื่องมือเครื่องจักร และ หุ่นยนต์ ถึงสภาพแวดล้อมที่เรียกร้องของ เกี่ยวกับยานยนต์ and การบินและอวกาศ ส่วนประกอบ

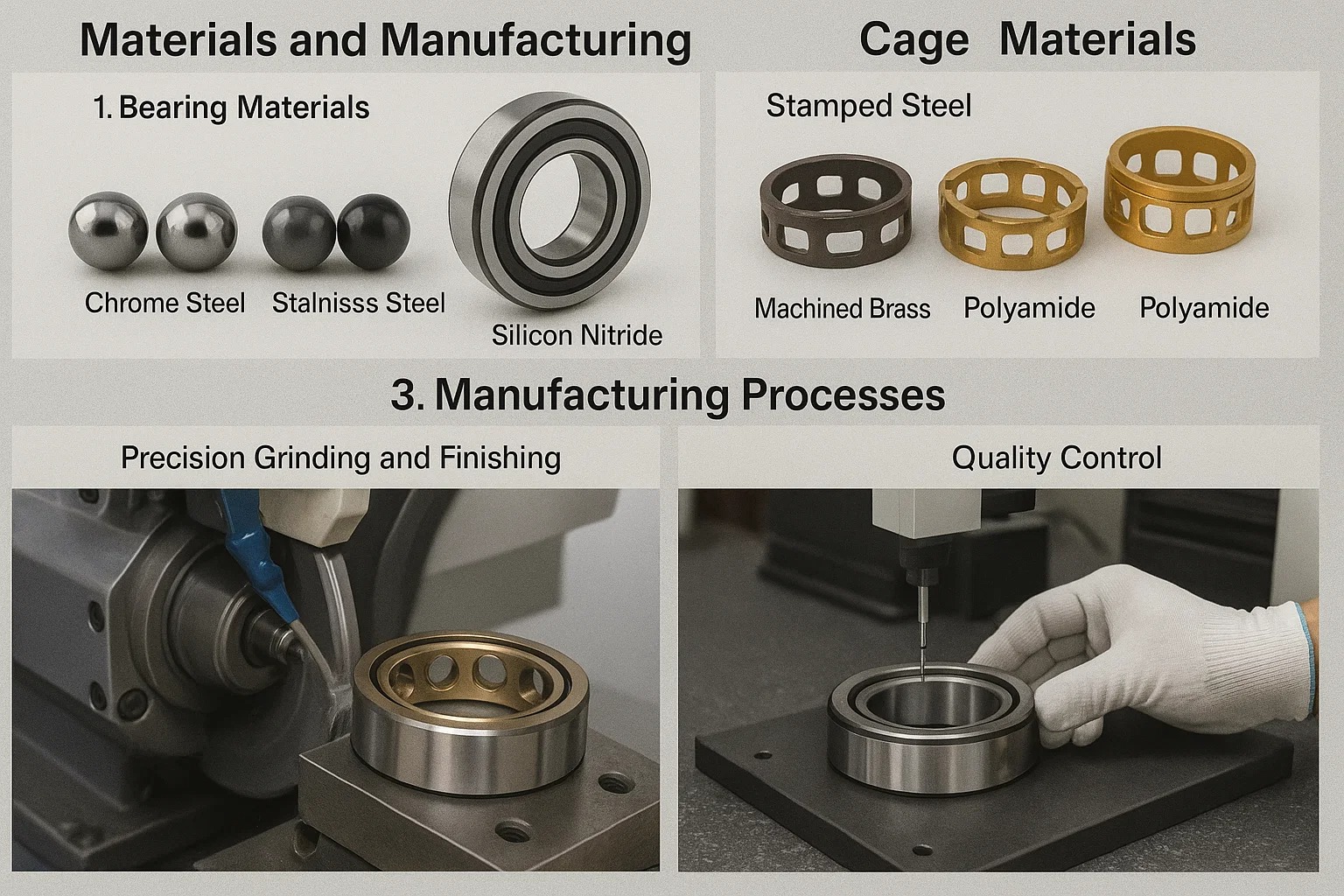

• วัสดุและความเป็นเลิศด้านการผลิต: เราตรวจสอบความสำคัญของการเลือกวัสดุรวมถึง เหล็กโครเมี่ยม และข้อดีของ ตัวเลือกเซรามิก เพื่อประสิทธิภาพที่เพิ่มขึ้น เรายังได้สัมผัสกับผลกระทบของต่างๆ วัสดุกรง และเข้มงวด กระบวนการผลิตที่แม่นยำ ที่รับประกันคุณภาพและความน่าเชื่อถือ

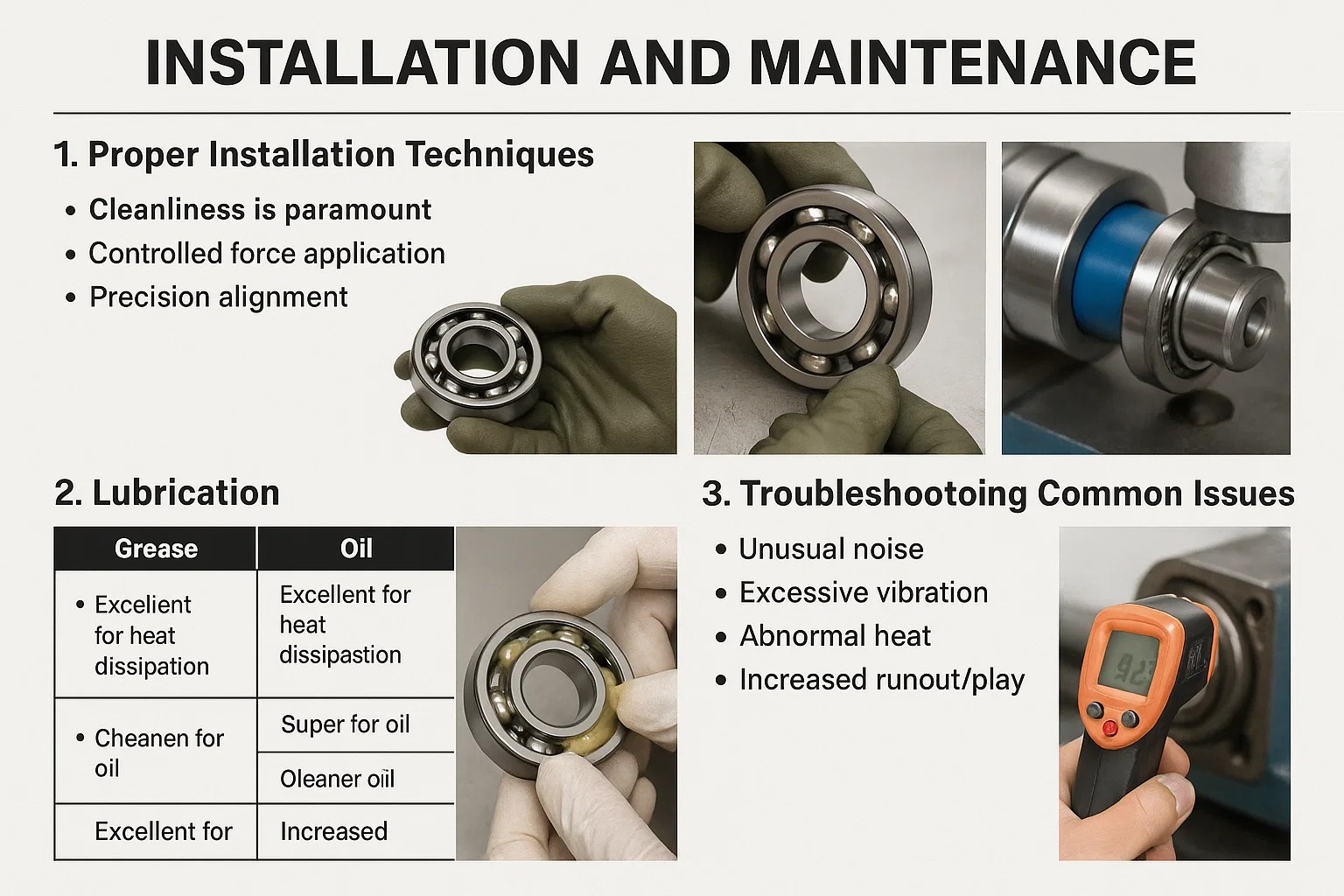

• แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา: ในที่สุดเราเน้นว่าแม้แต่ตลับลูกปืนที่ดีที่สุดก็ต้องการ เทคนิคการติดตั้งที่เหมาะสม และขยันหมั่นเพียร lubrication เพื่อให้บรรลุอายุการใช้งานที่ตั้งใจไว้และเราได้ให้ข้อมูลเชิงลึกเกี่ยวกับ การแก้ไขปัญหาปัญหาทั่วไป เพื่อป้องกันความล้มเหลวก่อนวัยอันควร

2. อนาคตของแบริ่งลูกบอลสัมผัสเชิงมุม

การเดินทางของแบริ่งลูกบอลสัมผัสเชิงมุมนั้นยังห่างไกล ในขณะที่เทคโนโลยียังคงเดินหน้าต่อไปอย่างไม่หยุดยั้งเราจึงคาดว่าจะมีการพัฒนาที่สำคัญหลายประการซึ่งจะช่วยเพิ่มความสามารถของพวกเขาและขยายแอปพลิเคชันของพวกเขา:

• วัสดุขั้นสูง: คาดว่าจะมีนวัตกรรมอย่างต่อเนื่องในด้านวิทยาศาสตร์วัสดุนำไปสู่การพัฒนาของเหล็กและคอมโพสิตที่มีน้ำหนักเบาขึ้นและทนต่ออุณหภูมิมากขึ้น ตลับลูกปืนไฮบริดที่มีส่วนประกอบเซรามิกที่เพิ่มขึ้นจะกลายเป็นเรื่องธรรมดามากขึ้นการผลักดันขอบเขตของความเร็วและประสิทธิภาพในขณะที่ลดแรงเสียดทานและความร้อน
• ปรับปรุงความแม่นยำและประสิทธิภาพ: ความแม่นยำในการผลิตจะไปถึงความสูงใหม่อย่างไม่ต้องสงสัยช่วยให้แบริ่งมีความคลาดเคลื่อนที่เข้มงวดมากขึ้นและปรับปรุงพื้นผิวให้ดีขึ้น สิ่งนี้จะช่วยให้ความเร็วในการหมุนที่สูงขึ้นความหนาแน่นของโหลดมากขึ้นภายในการออกแบบที่กะทัดรัดมากขึ้นและอายุการใช้งานที่ยืดเยื้อ
• เทคโนโลยีแบริ่งอัจฉริยะ: การรวมคุณสมบัติ "สมาร์ท" เช่นเซ็นเซอร์ฝังตัวสำหรับการตรวจสอบอุณหภูมิการสั่นสะเทือนและการหล่อลื่นแบบเรียลไทม์จะกลายเป็นที่แพร่หลายมากขึ้นเรื่อย ๆ การก้าวกระโดดทางเทคโนโลยีนี้จะช่วยให้มีความแม่นยำสูง การบำรุงรักษาทำนาย ช่วยให้ผู้ประกอบการคาดการณ์และแก้ไขปัญหาที่อาจเกิดขึ้นก่อนที่พวกเขาจะนำไปสู่ความล้มเหลวที่มีค่าใช้จ่ายสูงจึงเพิ่มประสิทธิภาพการทำงานของการทำงานและยืดอายุการใช้งานของทั้งตลับลูกปืนและเครื่องจักรที่พวกเขาสนับสนุน

ในขณะที่อุตสาหกรรมยังคงผลักดันขอบเขตของความเร็วความแม่นยำและประสิทธิภาพแบริ่งลูกบอลสัมผัสเชิงมุมจะยังคงเป็นเทคโนโลยีที่สำคัญในการพัฒนาอย่างต่อเนื่องเพื่อตอบสนองความท้าทายทางวิศวกรรมรุ่นต่อไป
